電路板功能應用
1）行駛作業轉換功能
行駛作業轉換通過BJK-6電路板或者0704-RELAY電路板進行控制。
2）轉速讀取功能
轉速信號包括發動機轉速及油泵轉速。其中油泵轉速信號的讀取需要斷里程表（由BJK-6電路板或0704-RELAY 電路板實現）。
發動機轉速信號及油泵轉速信號的讀取需要經過BJK-6電路板或0704-SPEED電路板進行處理。
二
中聯泵車電控系統電路板型號匯總
1 BJK-6
功能：行駛/作業轉換電路；

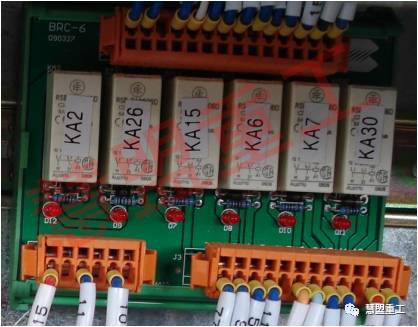

2 BRC-6
功能：支腿/臂架轉換電路和其它常用電路。

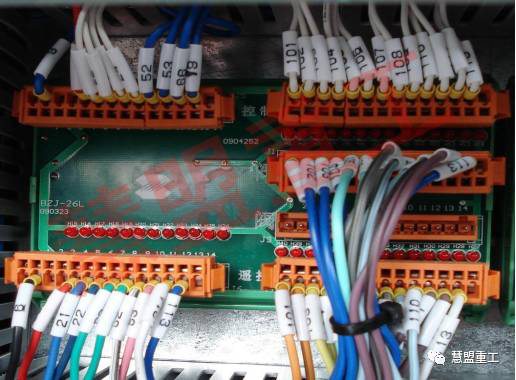

3 BZJ-26L
用于切換控制臂架的信號。當遙控器通過總線和控制器進行臂架控制時，把插頭接到上面一排插頭（旁邊有控制兩字）；當不經過控制器控制而通過遙控器直接控制時，把插頭接到下面一排插座（旁邊有遙控兩字）。

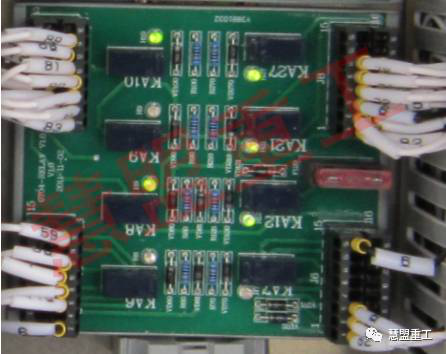

4 0704-RELAY
用于底盤的相關控制
如：行駛作業轉速控制。
5 0704-SPEED
用于面板操作開關信號轉換。
用于發動機及油泵轉速信號的轉換。
注意在該電路板的右下方有一個紅色的選擇開關，當為斯堪尼亞底盤泵車時，需將該開關撥至標識有SCANIA字符的一側。其它底盤撥至另外一側。
6 濾芯報警模塊
應用于:主泵、臂架、恒油泵、壓油、回油回路的濾芯阻塞報警。
7 調速模塊
CR3003
應用于：信號轉換
功能：PWM-DV
PWM信號轉換為可變電壓信號0-5V
用于風機調速和日系底盤調速。
中聯電控柜--電路板功能介紹一
電路板功能應用
1）行駛作業轉換功能
行駛作業轉換通過BJK-6電路板或者0704-RELAY電路板進行控制。
2）轉速讀取功能
轉速信號包括發動機轉速及油泵轉速。其中油泵轉速信號的讀取需要斷里程表（由BJK-6電路板或0704-RELAY 電路板實現）。
發動機轉速信號及油泵轉速信號的讀取需要經過BJK-6電路板或0704-SPEED電路板進行處理。
二
中聯泵車電控系統電路板型號匯總
1 BJK-6
功能：行駛/作業轉換電路；
2 BRC-6
功能：支腿/臂架轉換電路和其它常用電路。
3 BZJ-26L
于切換控制臂架的信號。當遙控器通過總線和控制器進行臂架控制時，把插頭接到上面一排插頭（旁邊有控制兩字）；當不經過控制器控制而通過遙控器直接控制時，把插頭接到下面一排插座（旁邊有遙控兩字）。
4 0704-RELAY
用于底盤的相關控制
如：行駛作業轉速控制。
5 0704-SPEED
用于面板操作開關信號轉換。
用于發動機及油泵轉速信號的轉換。
注意在該電路板的右下方有一個紅色的選擇開關，當為斯堪尼亞底盤泵車時，需將該開關撥至標識有SCANIA字符的一側。其它底盤撥至另外一側。
6 濾芯報警模塊
應用于:主泵、臂架、恒油泵、壓油、回油回路的濾芯阻塞報警。
7 調速模塊
CR3003
應用于：信號轉換
功能：PWM-DV
PWM信號轉換為可變電壓信號0-5V
用于風機調速和日系底盤調速。
